中缆太平洋电缆厂浅谈施工时应该用多少电线电缆

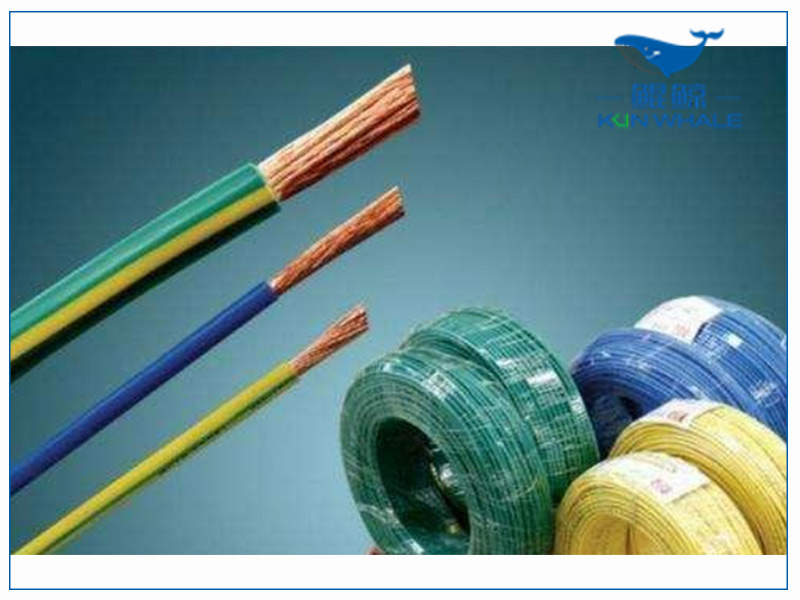

　　一、计算电机功率及配线直径

　　首先要计算100kW负荷的线电流。

　　对于三相平衡电路，三相电路功率的计算公式为：P=IUcos1.732φ。

　　可推出三相电路功率公式：

　　电线电流公式：I=P/1.732Ucossφ

　　公式：P为电路功率，U为线电压，三相为380V，cosφ是感性负载功率因数，一般综合取0.8您的100kW负载线电流：

　　I=P/1.732Ucossφ=100000/1.732*380.8=10000/526.53=190000

　　电流值也应根据负载的性质和数量进行修正。

　　如果负载中电机较大，由于电机启动电流较大，是工作电流的4-7倍，也应考虑电机的启动电流，但启动电流时间不长，一般只考虑1.3至1.7系数。

　　如果取1.5，那么电流就是285A。如果60KW负载中有大量，不能同时使用，可以取0.5到0.8的使用系数，这里取0.8，电流为228A。您可以根据此电流选择导线、空开、接触器、热继电器等设备。因此，计算电流的步骤不能省略。

　　导线选择：

　　根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡胶电线，或选用70平方的铜芯塑料电线。

　　变压器选择：

　　变压器的选择也有很多条件，这里简单地用总容量除以功率因数再取整。S=P/cosφ=100/0.8=125

　　可以选择125KVA以上的变压器。

　　50平方的铜芯电缆能承受多少电流取决于敷设方式和环境温度，以及电缆的结构类型。

　　10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设，长期允许载流量

　　(10KV三芯电缆)231A(35KV单芯电缆)260A直埋敷设长期允许载流(土壤热阻系数100°C.cm/W)(10KV三芯电缆)217A(35KV单芯电缆)213A

　　二、根据电力配电缆的简单计算

　　已知电机的额定功率为22KW，额定电压为380V变压器距井场400米，试问电缆截面积有多大？

　　(铜的电阻率Ρ取0.0175)(1)额定容量计算出额定功率下电机的额定电流

　　解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率，COSφ为功率因数，按电机名牌取0.8

　　有S=I×在额定功率下计算额定电流IU=S/U=27500/380=73A由计算公式计算

　　估算口诀：

　　二点五乘以九，向上减一顺号。

　　三十五乘三点五，双双成组减点五。

　　条件变更转换，高温九折铜升级。

　　穿管根数二三四，八七六折满载流。

　　说明：

　　（1）本公式不直接指出各种绝缘线（橡胶和塑料绝缘线）的载流（安全电流），而是通过心算表示“截面乘以一定倍数”。

　　倍数随截面的增加而减小。

　　“二点五乘以九，向上减一顺号”是指2.5mm各截面铝芯绝缘线及以下，其载流量约为截面数的9倍。例如2.5mm导线，载流量为2.5×9=22.5(A)。从4mm到以上导线的载流量与截面数的倍数关系是沿线号向上排列，倍数逐渐减少l，即4×8、6×7、10×6、16×5、25×4。

　　“三十五乘三点五，双双成组减点五”，是指35mm的导线载流量是截面数的3.5倍，即35×3.5=122.5(A)。从50mm及以上导线，载流量与截面数之间的倍数关系变为两个线号成一组，倍数依次减少0.5。也就是50、70mm’

　　导线的载流量是截面数的3倍；95、120mm“导线载流量是其截面积数的2.5倍，依次类推。
