  • 架空电缆规格型号介绍
架空电缆规格型号介绍

在线咨询

服务热线:15838252668

产品介绍

  架空线一般分低压和高压两种,低压架空线一般是4根,呈一字形排列,高压是三根,呈品字形排列,铁塔上的一定是高压线,一般是两路共6根。低压线一般用带皮线,现在很少用,被电缆取代,高压线都是裸线,芯为钢丝,外表是铝线,俗称钢芯铝绞线。

  所谓架空线是相对电缆说的,就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的,以前的配电线路(10kV以下除380V)一般也采用裸导线,但由于市区配电环境复杂,常常发生短路接地及雷击线路的情况,导致供电可靠性降低,所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层),这就是所谓的绝缘架空线绝缘电缆,许多时候称为架空绝缘导线,下列也称架空绝缘导线。这里主要介绍10kV用的架空架空线绝缘电缆的参数。

  一、架空绝缘导线的规格

  1、 线心

  架空绝缘导线有铝心和铜心两种。在配电网中,铝心应用比较多,主要是铝材比较轻,而且较便宜,对线路连接件和支持件的要求低,加上原有的配电网也以钢心铝绞线为主,选用铝心线便于原有网络的连接。在实际使用中也多选用铝心线。铜心线主要是作为变压器及开关设备的引下线。

  2、 绝缘材料

  架空绝缘导线的绝缘保护层有厚绝缘(3.4mm)和薄绝缘(2.5mm)两种。厚绝缘的运行时允许与树木频繁接触,薄绝缘的只允许与树木短时接触。绝缘保护层又分为交联聚乙烯和轻型聚乙烯,交联聚乙烯的绝缘性能更优良。

河南电缆厂家架空线-架空电缆规格型号介绍

3、 规格型号表示方法及意义

  表示方法为:代号-额定电压 芯数×标称截面 标准编号

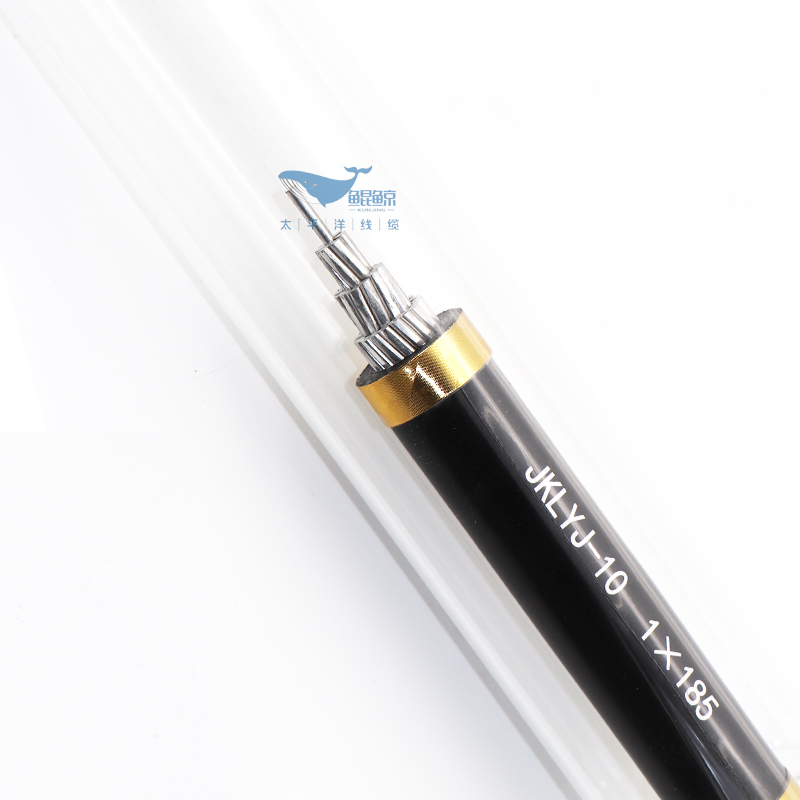

  如:JKLYJ-10 1×120 GB/T 14049-2008

  表示意思为铝芯交联聚乙烯绝缘架空电缆,额定电压10kV,单芯,标称截面为120mm2。

  4、常用的型号及意义:

  JKYJ--铜芯交联聚乙烯绝缘架空电缆

  JKTRYJ--软铜芯交联聚乙烯绝缘架空电缆

  JKLYJ--铝芯交联聚乙烯绝缘架空电缆

  JKLHYJ--铝合金芯交联聚乙烯绝缘架空电缆

  JKY--铜芯聚乙烯缘架空电缆

  JKTRY--软铜芯聚乙烯绝缘架空电缆

  JKLY--铝芯聚乙烯绝缘架空电缆

  JKLHY--铝合金芯聚乙烯绝缘架空电缆

  JKLYJ/B--铝芯本色交联聚乙烯绝缘架空电缆

  JKLHYJ/B--铝合金芯本色交联聚乙烯绝缘架空电缆

  JKLYJ/Q--铝芯轻型交联聚乙烯绝缘架空电缆

  JKLHYJ/Q--铝合金芯轻型交联聚乙烯绝缘架空电缆

  JKLY/Q--铝芯轻型聚乙烯绝缘架空电缆

  JKLHY/Q--铝合金芯轻型聚乙烯绝缘架空电缆

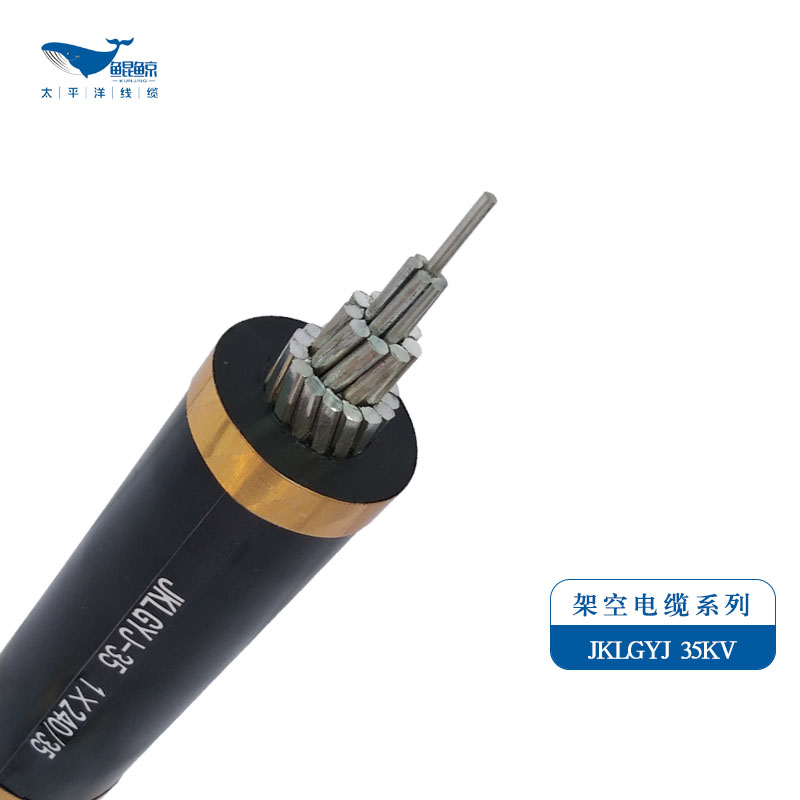

  JKLGYJ--钢芯加强铝芯交联聚乙烯缘架空电缆

  JKLGY--钢芯加强铝芯聚绝缘架空电缆

  JK--架空用系列

  TR--软铜导体

  L --铝导体

  LH--铝合金导体

  YJ--交联聚乙烯绝缘

  Y --高密度聚乙烯绝缘

  /B--本色绝缘

  /Q--轻型薄绝缘结构

  G --钢芯

河南电缆厂家架空线-架空电缆规格型号介绍

  芯数分为单芯(1)、三芯(3)、3+K(A)与3+K(B),K表示承载绞线,A表示钢承载绞线,B表示铝合金承载绞线。

  JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGYJ、JKLGY一般为单芯架空电缆,导体主要截面有10~400mm2。

  JKLYJ/B、JKLHYJ/B一般为三芯或三芯+承载绞线的架空电缆,其中导体主要截面有25~400mm2,承载绞线主要截面有25~120mm2。本色架空电缆如:JKLYJ/B-10 3×240+95(A) GB/T 14049-2008,表示意思为铝芯轻型交联聚乙烯绝缘架空电缆,额定电压10kV,4芯,其中主线芯为3芯,标称截面为240mm2,承载绞线为镀锌钢丝,标称截面为95mm2。

  二、架空绝缘导线的主要特点

  1、绝缘性能好

  架空绝缘导线由于多了一层绝缘层,比裸导线优越的绝缘性能,可减少线路相间距离,降低对线路的支持件的绝缘要求,提高同杆架设线路的回路数。

  2、防腐蚀性能好

  架空绝缘导线由于外层有绝缘层,比裸导线受氧化腐蚀的程度小,抗腐蚀能力较强,可延长线路的使用寿命。

  3、防外力破坏

  减少受树木,飞飘金属膜和灰尘等外在因素的影响,减少相间短路及接地事故。

  4、强度达到要求

  绝缘导线虽然少了钢心,但坚韧,使整个导线的机械强度能达到应力设计的要求。

河南电缆厂家架空线-架空电缆规格型号介绍

  河南电线电缆厂家-太平洋线缆所生产的架空线适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。

  架空线的使用特性:

  1、额定电压:1、10KV

  2、工作温度:聚氯乙烯、聚乙烯绝缘应不超过70°,交联聚乙烯绝缘应不超过90°C,短路时,持续时间不超过5S。

  3、电缆导体的温度:聚氯乙烯绝缘不超过160°C,聚乙烯绝缘应不超过150℃,交联聚乙烯绝缘应不超过250°C,电缆敷设温度应不低于-20°C。

  目前本公司生产的架空线有:JKLGYJ--10 即:10KV 钢芯加强铝芯交联聚乙烯缘架空电缆;JKYJ--铜芯交联聚乙烯绝缘架空电缆;JKTRYJ--软铜芯交联聚乙烯绝缘架空电缆;更多架空电缆型号咨询客服!
