带状电缆五种类型

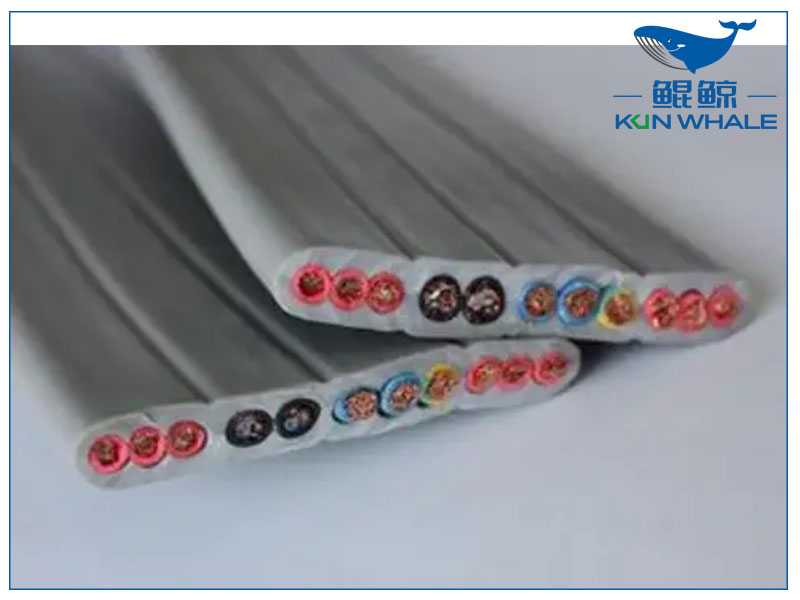

　　带状电缆是一种通称，泛指由多根导体或多根单芯、线缆平行地排列在同一个平面上并加以绝缘或固定的电缆。

　　带状电缆约可分为五种类型带状电缆约可分为五种类型：扁导体带状电缆、圆导体带状电缆带状传输线电缆、柔软印刷布线、叠层式供电母线。

　　1、扁导体带状电缆。将多根平行放置的扁导体固定在绝缘层之间而构成的电缆。根据使用要求不同，可供低频信号或一般传输电流用。

　　2、圆导体带状电缆。由多种产品类型组成，可用单根导休或纹线做导体。一次平行绝缘多根导体或单报导体绝缘后枯接或编织成带状，还可以把阻抗和尺寸都不同的导线与同轴电缆或单独屏蔽导线一起组成带状。

　　3、带状传输线电缆。现有扁乎导体和圆导体二种结构一般由小线规的导线做成，供高速计算机传输毫微秒脉冲。

　　4、柔软印刷布线。指按电路设计要求把导体蚀刻在柔软的绝缘薄膜上，再在导体表面热压一层绝缘薄膜而构成的一种连接线，它基本上属于一种柔软的印刷电路板。

　　5、叠层供电母线。把平行导体和绝缘体交互层叠而成，它有低阻抗、低电阻，因而具有过滤夹自开关回路噪音的机能，分线比较方便，最适宜做设备的供电线路。
