BTLY又称GN-AL、NG-A、NG-A(BTLY)。是一种用铝管护套代替铜管护套的柔性矿物质绝缘电缆。
本产品是中国第一个,国际上没有原型。与BTTZ系列金属外护套电缆相比,该产品可实现连续长度,多芯电缆可在240mm以内,克服了接头过多的缺点。但本产品结构复杂,外径大,重量大,电气性能较BTZ、YTTW、BBTRZ电缆减弱,铝护套防火能力相对较弱,易发生电腐蚀现象,接头铝铜过渡处理困难,安装工艺能力要求仍很高。

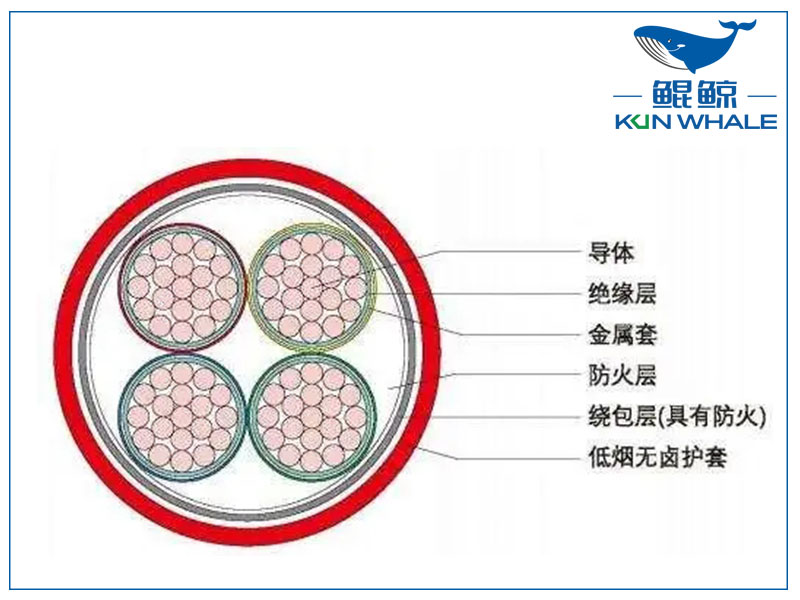

BTLY矿物绝缘电缆产品基本参数
导体:圆形铜绞线(实心铜杆比BTT软)。
绝缘:纯金云母带(不再与挤压绝缘材料复合,以消除碳颗粒的产生,提高耐电性和稳定性)。
填充层:用矿物化合物填充。
护套:铝制软护套。
耐火层:无机物-Mg(OH)或AL(OH)(OH)在其外覆火焰下不熔不燃可膨胀阻火。
外套:低烟无卤或更好的塑料材料。
金属套:连续挤出铝金属管(大大简化了BTTZ铜管的拉拔工艺)
柔性矿物绝缘电缆产品执行标准
1.BS6387:1994在火焰条件下保持电路完整性的性能要求;
2.GB/T12706.1额定电压1KV(UM=1.2KV)至35KV(UM=40.5KV)挤压绝缘电力电缆及附件;
3.遵循相应的企业标准。
产品使用特点
电压等级:0.6/1kV,轻载500V,重载1000V。
工作环境:长期工作温度为导体90℃。
弯曲半径:允许最小弯曲半径≥12D。
