在使用电线时,我们更关心电线的颜色。很多人不知道电线的颜色代表什么。家庭用电一般是三相电线,但很多人不知道三相电线的颜色,也不知道每根电线代表什么。接下来,小编将详细告诉你电线的颜色代表什么。

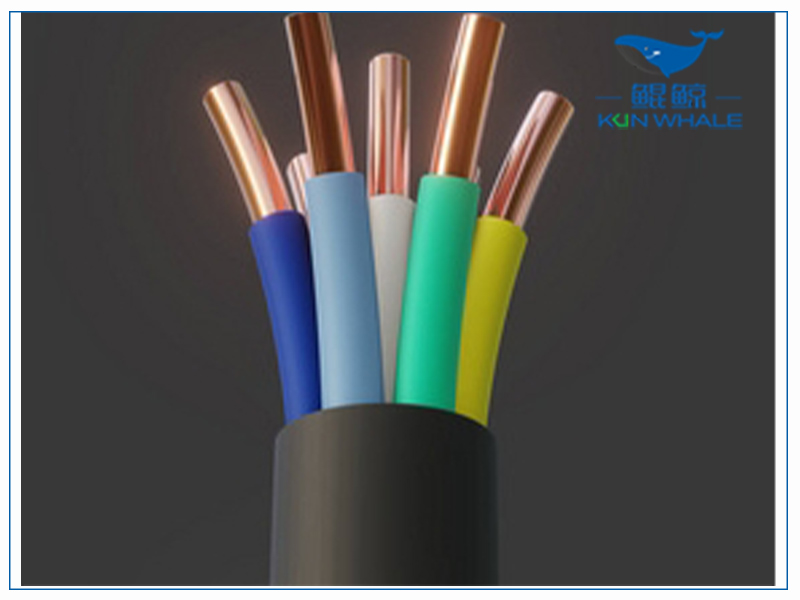

电线的颜色代表什么样的线
一般规定:三相电线颜色为黄、绿、红,分别为A、B、C三相,蓝色为零线,黄绿色为接地线。接线时,黄、绿、红接线,蓝接零线,黄绿接线接PE保护线或设备外壳(外壳已与接地网连接)。有时,当四条线的颜色区分不明显时,三条截面相同,截面稍小的为零线。您所说的变压器可能是控制电路的电源,如380V,接收任何两条火线;如果是220V,则连接一条火线和一条零线。
实际操作:安全为红色为火线,蓝色为零线,**或黄白色为地线。相线一般为**、绿色、红色,保护中性线(PEN线)为黑色,保护线(PE线)为黄绿线,任何情况下严禁使用相线。
根据《住宅装修工程施工规范》GB 50327-2001 16.1.4条规定:
“配线时,相线和零线的颜色应不同;同一住宅相线(L)颜色要统一,零线(N)应使用蓝色,保护线(PE)必须使用黄绿双色线”
根据规范,可以得出:保护线(PE)也就是说,地线必须(强制性规定)用黄绿双色线,零线用蓝色(不是强制性规定,条件允许时应选择蓝色线)。如果相线不使用蓝色,则为红色、**和绿色。(相线颜色不一致,不同公司可能会有不同的规定。以下颜色可供参考。零线均匀使用蓝色。如果用于插座,相线应为红色。灯路采用红色进线,灯路控制线或双控线采用黄绿色。)
按规定颜色布线插座图:红、蓝、双色线穿入插座底盒。红线为火线,蓝线为零线,双色线为地线。按规定颜色穿线,施工方便,红线与插座L极连接,蓝色零线与N极连接,双色线与接地标志连接。
按规定颜色灯路布线图:进火线为红色,零线为蓝色,控制线为**(或绿色)
